AltScreenMHI2Q

V3.7Fix6 已发布 · 免费开源

CarPlay 导航
直达 Virtual Cockpit

为奥迪 MHI2Q 车机补全 CarPlay AltScreen：把 CarPlay 原生第二屏导航画面显示在全液晶仪表上，转向箭头和车道引导同步呈现。

下载 V3.7Fix6 安装指南

GPL-3.0 开源 · 仅在 GitHub 免费发布 · 中国区 AUG22 固件实车验证

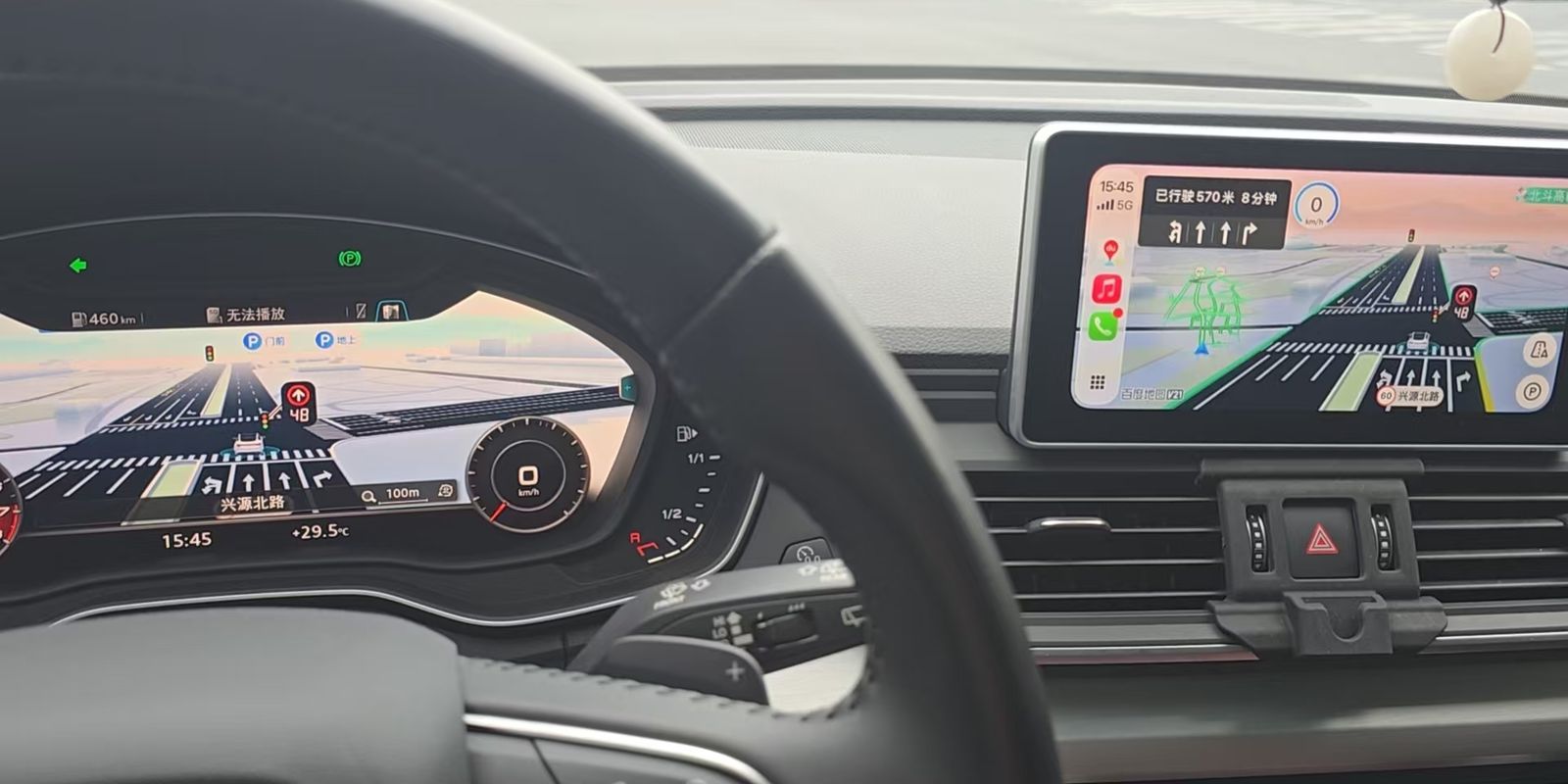

实车照片：奥迪 Virtual Cockpit 仪表显示 CarPlay 第二屏导航与车道引导，中控屏同时运行 CarPlay

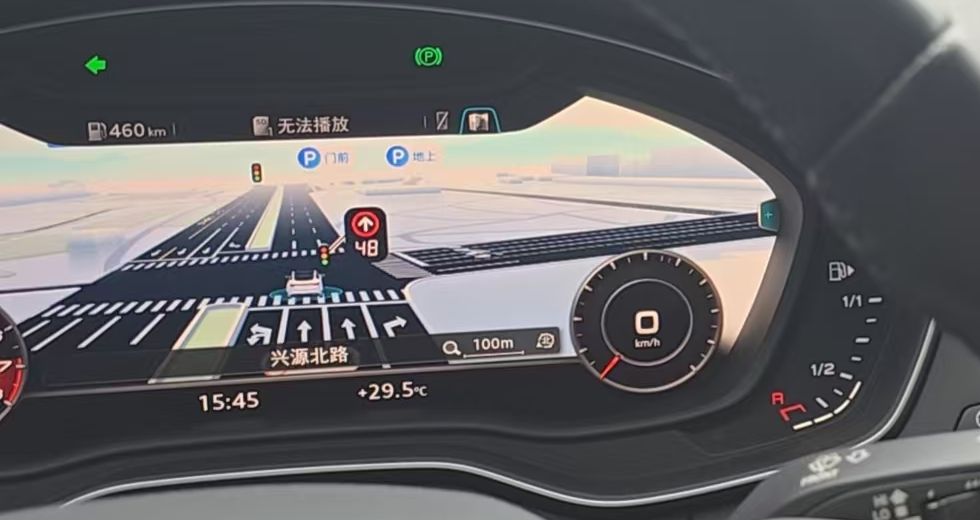

实车拍摄：仪表显示 CarPlay 第二屏导航与车道引导，中控照常运行 CarPlay。
GitHub Stars
413
Release 累计下载
872
整机 CPU 占用（原约 80%）
~20%
安装全程重启
1 次

功能

原车级的双屏体验

导航放在眼前的仪表上，中控留给音乐和电话。

原生第二屏

直接接入 CarPlay 的第二屏视频流，仪表上是专为仪表渲染的地图，不是中控画面的镜像。CarPlay 主屏照常使用。

完整 RGI 导航联动

仪表同步显示转向箭头与车道引导，基于 Luka 的 mib2q-carplay-rgi 构建；安装时可以选择是否启用。

方向盘滚轮缩放

用方向盘左侧滚轮直接缩放仪表上的 CarPlay 地图，手不用离开方向盘。

Classic / Sport 布局

适配两种仪表布局和大小视图，地图全域居中；仪表地图显示限速牌和指南针。

支持无线 CarPlay

君用 M2Pro 无线盒子（最新内测固件）实测支持仪表第二屏、RGI、滚轮缩放和投屏。

GPU 颜色转换

画面颜色转换交给 GPU 完成，整机 CPU 占用率从约 80% 降到约 20%，车机不再吃力。

原理

不是镜像，是原生第二屏

CarPlay 本身可以为车上的第二块屏幕单独输出导航画面。本项目接入这路视频流，沿用原车的解码流程，再由独立的显示进程交给 GPU 输出到仪表。

地图画面
  1. iPhone CarPlay输出第二屏画面
  2. type111 视频流CarPlay 第二屏
  3. 原车 OMX 解码沿用原车流程
  4. 独立显示进程GPU 颜色转换
  5. Virtual Cockpit地图图层
RGI 引导
  1. iPhone CarPlayiAP2 导航信息
  2. RouteGuidance解析转向与车道
  3. Java HMI分发导航数据
  4. 箭头渲染器转向箭头 · 车道
  5. Virtual Cockpit箭头图层

沿用原车解码器

不引入额外的解码器，继续使用 MHI2Q 上已经稳定工作的原车流程，减少新变量。

主屏走原车链路

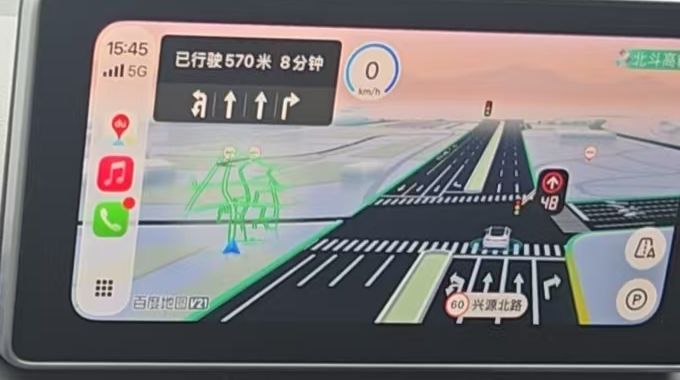

CarPlay 主屏保持原车显示路径，不参与第二屏的处理，两块屏互不影响。

等原车地图就绪

冷启动时先等原车仪表地图加载完成，再请求第二屏画面，避免开机黑屏。

完整架构说明 › 想在仪表上镜像整个中控画面？看看姊妹项目 MMI Mirror ›

安全

动车机，先留好退路

安装会修改车机系统文件，所以每一步都有校验、备份和回滚。

固件校验

安装前核验车机固件版本，不是 AUG22 会直接拒绝安装。

自动回滚

安装分 5 步执行，任何一步出错都会自动回滚；意外中断后，下次操作会自动恢复。

原车备份

安装前把原车文件备份到 SD 卡，每次开机的日志也自动保存，方便排查。

一键复原

在绿色菜单选择 RESTORE ORIGINAL 即可恢复原车；文件损坏时还有救车模式。

适用范围

先确认你的车

在车机信息页查看固件版本。版本不符时请停止操作，不要绕过检查强制安装。

车机平台
仅 MHI2Q，不支持 MHI2
必需
固件版本
AUG22；安装脚本会核验，其他版本拒绝安装
必需
中国区（CN）固件
已实车测试，可以正常使用
可用
欧洲区（ER）部分固件
用户实车反馈可用，如 MHI2Q_ER_AUG22_P5092 / P5152（MU 1329）
反馈可用
其他 ER、US 等地区
可能存在未知问题，不保证 100% 可用，请保留好原车备份
未验证
无线 CarPlay 盒子
君用 M2Pro（最新内测固件）实测支持第二屏、RGI、滚轮缩放和投屏
可用
iPhone 系统
推荐 iOS 26；低于 iOS 18 时，百度地图可能不显示，高德地图比例可能异常
建议升级

安装

四步装好，重启一次

本项目是覆盖包，需要车机上已经装好上游 MIB2 Toolbox。

  1. 准备上游 Toolbox

    车机需已安装 jilleb/mib2-toolbox，并且绿色菜单里的 Update Toolbox 能正常执行。

  2. 合并覆盖包

    从 GitHub Release 下载安装包，把其中的 Toolbox/ 目录合并到 SD 卡（FAT32）已有的 Toolbox/ 目录。

  3. 更新菜单

    在绿色菜单 MQBCoding 中执行 Update Toolbox，确认菜单显示的版本号与安装包一致。

  4. 安装并重启

    断开 iPhone，选择 INSTALL WITH RGI，看到 RESULT: SUCCESS 后完整重启车机。

查看完整安装步骤

请勿在驾驶中操作。安装、恢复期间保持车机供电稳定，不要拔卡或断电。

只在 GitHub 免费发布

源码和安装包都可以在 GitHub 上免费获取，请不要花钱购买。任何收费、积分或会员下载渠道都与作者无关，第三方渠道的文件可能被修改或混入旧版文件。如果有人向你提供本项目或其修改版，你有权按 GPL-3.0 向对方索取完整源码。

GitHub Release

常见问题

你可能想知道

我的车能用吗？

需要 MHI2Q 车机和 Virtual Cockpit 仪表，固件版本为 AUG22。中国区固件已实车验证，欧洲区部分固件有用户反馈可用。不支持 MHI2 平台。

它和“仪表镜像”有什么区别？

镜像是把中控画面原样搬到仪表上。本项目显示的是 CarPlay 专门为第二块屏幕输出的导航画面，比例和布局都适配仪表，中控可以同时显示别的内容。如果你确实想要完整镜像中控，可以看看姊妹项目 MMI Mirror。

真的免费吗？

是的。本项目以 GPL-3.0 开源，源码和安装包都在 GitHub 上免费提供，请不要花钱购买。

支持无线 CarPlay 吗？

君用 M2Pro 无线盒子（最新内测固件）已实测支持仪表第二屏、RGI、方向盘滚轮缩放和 CarPlay 投屏。其他无线盒子尚未验证。

仪表上看不到百度地图，或者高德地图比例不对？

先把 iPhone 升级到 iOS 18 或更高版本（推荐 iOS 26）再排查。本项目主要在 iOS 26 上完成适配和测试。

冷启动后仪表一直没有第二屏？

第二屏会等原车仪表地图加载完成后才出现，先确认原车导航地图能在仪表上正常显示。第二屏启动时先播放约 5 秒开屏视频，这也是正常现象。仍有问题请保存 SD 卡上的日志后反馈，不要反复重装。

怎么升级到新版本？

不需要手动复原。用当初安装时那张保留了原车备份的 SD 卡，合并新版覆盖包、执行 Update Toolbox 后直接 INSTALL，安装程序会先自动卸载旧版再安装新版。

怎么恢复原车？

插入保留了 MMI-Cockpit-Carplay 原车备份目录的 SD 卡，在菜单中选择 RESTORE ORIGINAL，看到 RESULT: SUCCESS 后完整重启车机。

社区

一起把它做得更好

反馈问题、分享实车测试结果，或者直接提交代码。

QQ 交流群

823297190

Telegram

海外用户交流群

加入群组 ›

GitHub

提交 Issue 反馈问题，或通过 PR 贡献代码

前往仓库 ›

Logo 投票

项目还没有正式 Logo，投票页面上线后欢迎来选。

即将开放

由 yuedizhibo 与 Lanye-z 共同开发，并基于以下项目完成：

也感谢所有参与实车测试、反馈问题和提交日志的朋友。
